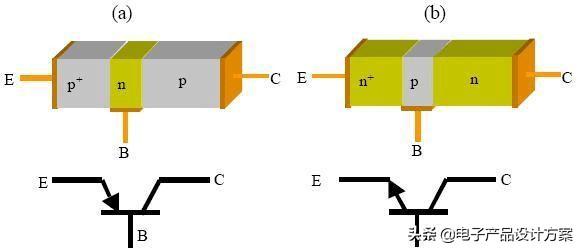

我们都知道三极管分为NPN和PNP两种，P指的是Positive，它的空穴带正电，N指的是Negative，它的空穴带负电。虽然都是由P型半导体和N型半导体组成，但它们的PN结排列不同。NPN型三极管由两块N型半导体夹住一块P型半导体组成，PNP型三极管由两块P型半导体夹住一块N型半导体组成。

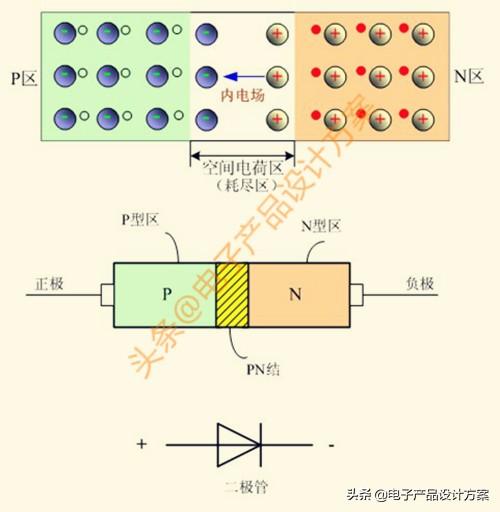

想让PN结导通才可以形成电流，需要消除耗尽区（空间电荷区）内部电场的阻力。我们需要给它加一个更大的反方向电场，在P型半导体上接正极电源，在N型半导体接负极电源，才可以抵消PN结内部的自建电场，让载流子可以继续运动，就可以形成线性的正向电流了。

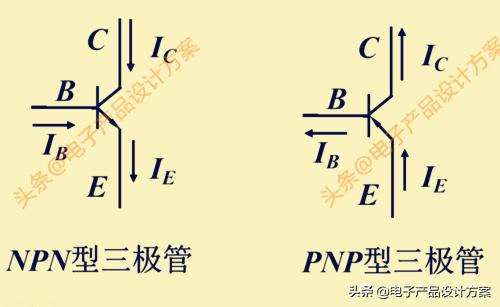

所以NPN型的三极管电流从C极和B极流时，从E极流出，而PNP型的三极管电流从E流入，从C极和B极流出。

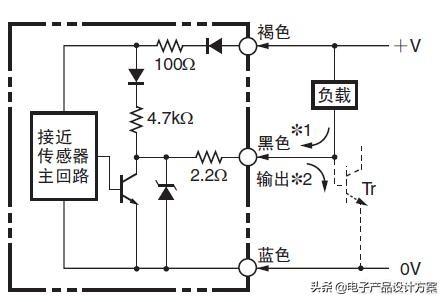

其实NPN型的传感内部用了NPN的三极管设计输出接口，负载需要接在电源正极（褐色线）和输出（黑色线）之间，这样电流经过负载后就可以从NPN三极管的C极流入，E极流出，然后回流到电源负极
PNP型的传感内部用了PNP的三极管设计输出接口，负载需要接在电源负极（蓝色线）和输出（黑色线）之间，这样电流从PNP三极管的E极流入，C极流出后，就可以再经过负载回流到电源负极了。
