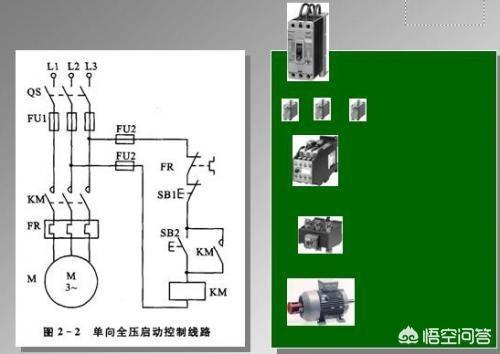

FU：熔断器、 KM ：交流接触器、KA：中间继电器、 KT： 时间继电器、KV：电压继电器、 SA：开关的辅助触点、FR：热继、SB：点动按钮

拓展资料：

元件技术数据

（1）电气元件明细表：元器件名称、符号、功能、型号、数量等。

（2）用小号字体注在其电气原理图中的图形符号旁边。 常用术语 失电压、欠电压保护：由接触器本身的电磁机构来实现，当电源电压严重过低或失压时，接触器的衔铁自行释放，电动机失电而停机。 点动与长动：点动按钮两端没有并接接触器的常开触点；长动按钮两端并接接触器的常开触点。 联锁控制：在控制线路中一条支路通电时保证另一条支路断电。 双重互锁：双重互锁从一个运行状态到另一个运行状态可以直接切换既“正-反-停”。直接启动：把电源电压直接加到电动机的接线端，这种控制线路结构简单，成本低，仅适合于实践电动机不频繁启动，不可实现远距离的自动控制。 欠压起动：指利用起动设备将电压适当降低后加到电动机的定子绕组上进行起动，待电动机起动运转后，再使其电压恢复到额定值正常运行
