很高兴来与题主一起探讨这个问题。建筑图纸中若要设计电动排烟窗，有以下需要注意的地方：

规范

电动排烟窗规范上叫做自动排烟窗，主要用于建筑外围护结构，是具有排烟作用且可自动、温控释放开启的排烟窗户。电/自动排烟窗的设计应符合《建筑设计防火规范》GB50016以及《建筑防烟排烟系统技术标准》GB51251规范的相关规定。

一般要求

电动排烟窗的设计要求与普通排烟窗相同，防烟分区内自然排烟窗（口）的面积、数量、位置应按建筑 建筑防烟排烟系统技术标准进行设计。但同时还需具备以下特点：

1. 电动排烟窗需与火灾自动报警系统联动控制，应具有自动开启、消防控制室手动开启的功能。
2. 自动排烟窗应设置便于操作的手动开启装置。
3. 为了确保系统的有效、及时和可靠，当火灾确认后，为保证排烟面积的到位，要求在60s内或小于烟气充满储烟仓的时间内开启完毕自动排烟窗。

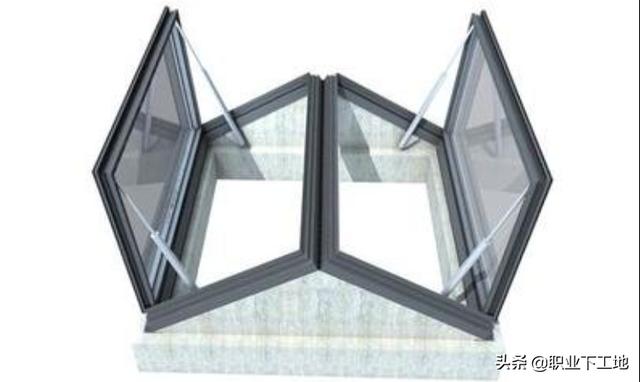

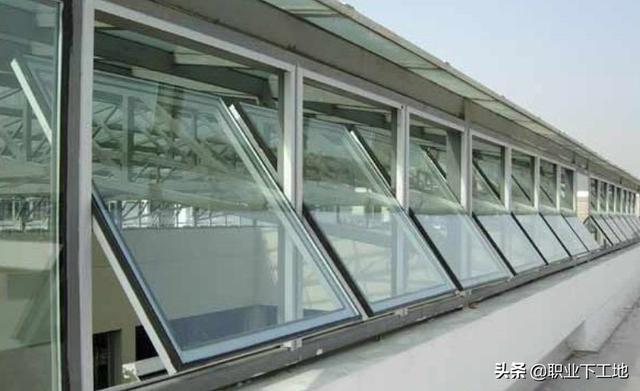

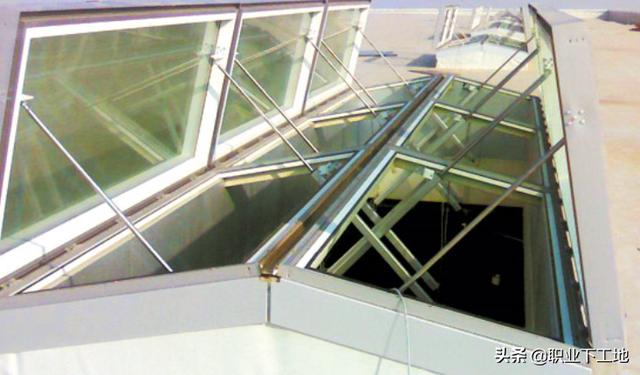

4. 设置在外墙上的单开式自动排烟窗宜采用下悬外开式，设置在屋面上的自动排烟窗宜采用对开式或百叶式。
5. 在顶部设置的排烟窗，一旦发生火灾手动开启难以实现，最好设置自动排烟窗。

地方规定

各地消防地标对自动排烟窗还会有一些特别规定，在进行自动排烟窗设计时应参考当地防火规范相关内容。

如重庆市对大型商业建筑的室内商业街与中庭的排烟设施规定： “净空高度小于或等于12m的室内商业街与中庭宜设置自动排烟窗排烟；排烟窗应设置与火灾自动报警系统联动的启闭控制装置；排烟窗的开启面积不应小于商业街地面面积的5％；排烟窗应设置就地手动开启装置”。

另上海市规定：“中庭及建筑面积大于500平方米且两层以上的商场应设置与火灾自动报警系统联动的自动排烟窗。”
