LL1L2开关接两个灯如何接，屋子里一个灯，院子里一个灯，用一个开关，如何布线和接线，说白了就是一个单控双开开花的布线和接线的方法，家居杂坛就来给大家分析一下LL1L2开关接两个灯如何接，屋子里一个灯，院子里一个灯，用一个开关，如何布线和接线的问题。

第一步家居杂坛给大家说说这个单控双开开关如何进行布线：

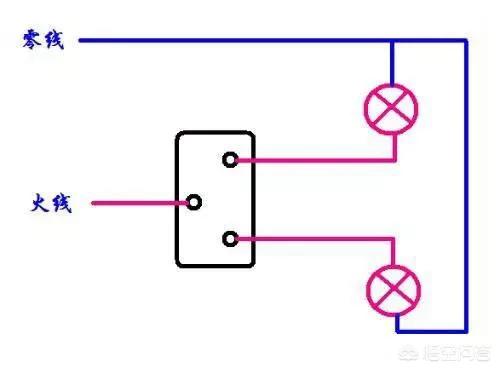

1. 要想做到屋子里一个灯，院子里一个灯，用一个开关来控制，那么我们首先要知道这个单控双开的照明回路的布线方法；

2. 电源我们要引自家居配电箱的照明回路空气开关，从空气开关接出来三根电线，一根是火线，一根是零线，一根是地线（因为院子里的灯最好要接上地线）；

3. 火线接到这个单控双开开关内，再从单控双开开关引出两根控制线，一根控制线接到室内灯上，另一根控制线接到院子内的灯上；

4. 从家居配电箱空气开关下口接出来的零线接到室内灯上，然后再从此处并出一根线接到院子内的灯上；

5. 从家居配电箱空气开关下口接出来的地线接到室内灯的金属外壳上，然后再从此处并出一根线接到院子内的灯的金属外壳上。




第二步是在布置好了灯的线路以后，进行单控双开开关的接线：

1. 我们再布置好了灯的线路以后就可以来接这个单控双开开关了，从上面的布线我们可以知道这个单控双开开关内总共有三根线，一根火线进线是电源线，两根火线出线是控制线；

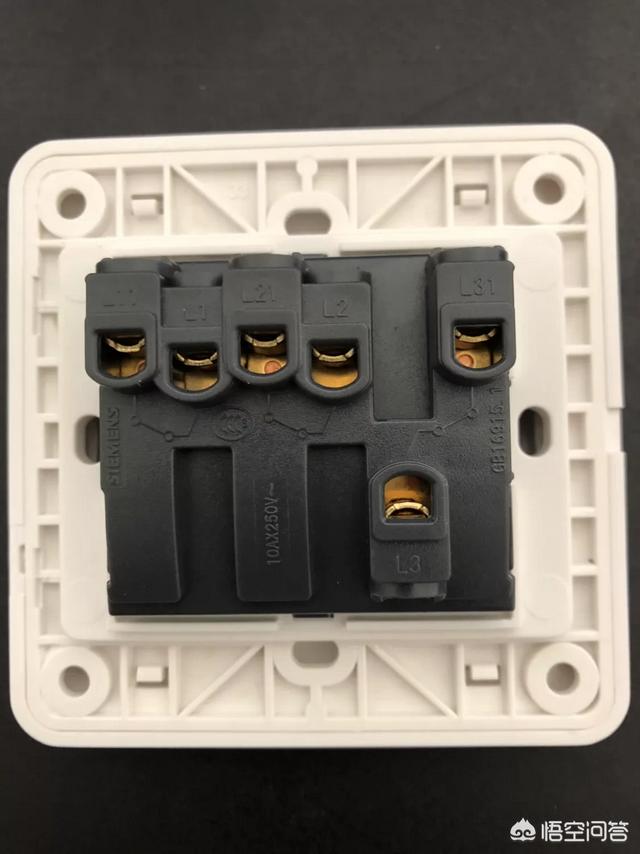

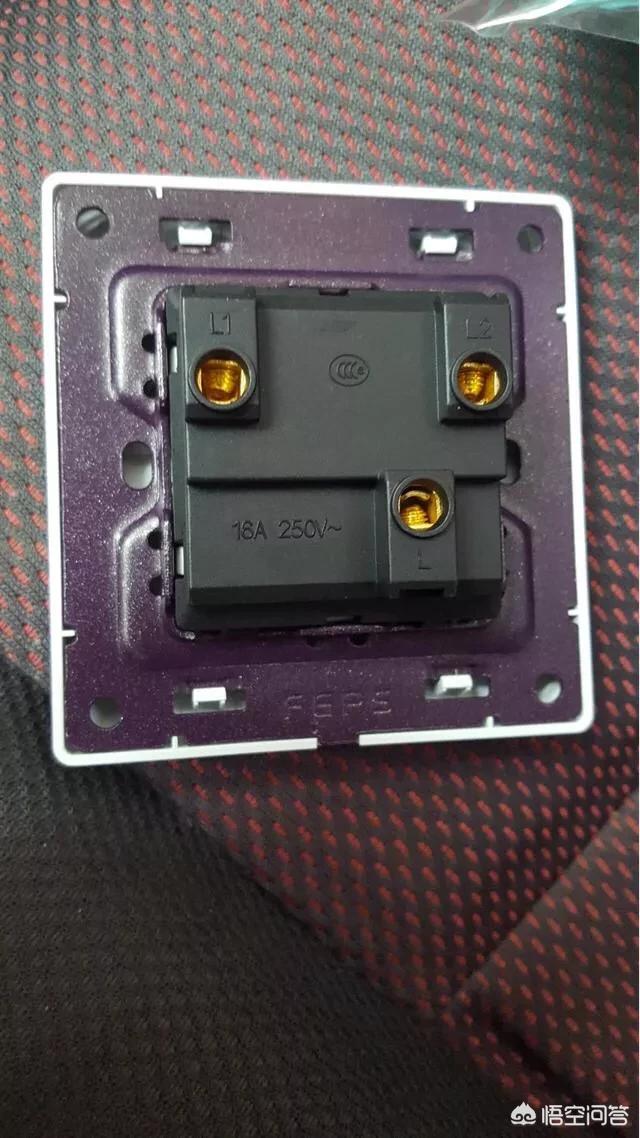

2. 我们在来看这个单控双开开关的接线端子，从图上我们可以看出这个单控双开开关总共有三个接线端子，分别是LL1L2，上面的三根电线就是对应着这三个接线端子的；

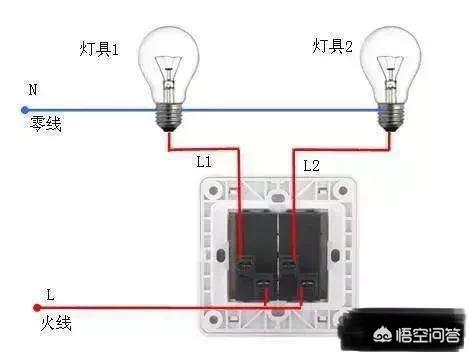

3. 这个单控双开开关的具体接线方法是这样的：火线的进线也就是电源线接到单控双开开关的L接线端子上，另外的两根火线也就是控制线分别接到单控双开开关的L1和L2接线端子上，例如室内灯的控制线接到接线端子L1，院子里的灯的控制线接到接线端子L2上；

4. 那么接线完成以后，接线端子L1对应的按钮就可以控制室内灯的开关，接线端子L2对应的按钮就可以控制院子里灯的开关。


关于LL1L2开关接两个灯如何接线的问题，家居杂坛都给大家分析完了，希望能够帮助到大家！以上都是个人观点仅供大家交流探讨使用，如有不足之处欢迎大家留言讨论指正！最后还是恳请大家关注一下家居杂坛，多给家居杂坛点赞评论转发，万分感谢！

（注：图片源自网络侵权即删）
