光电开关广泛应用于工业自动化设备和各种包报警装置。光电开关利用红外光的不可见性、可阻挡性和可反射性设计出多种类型的光电开关。

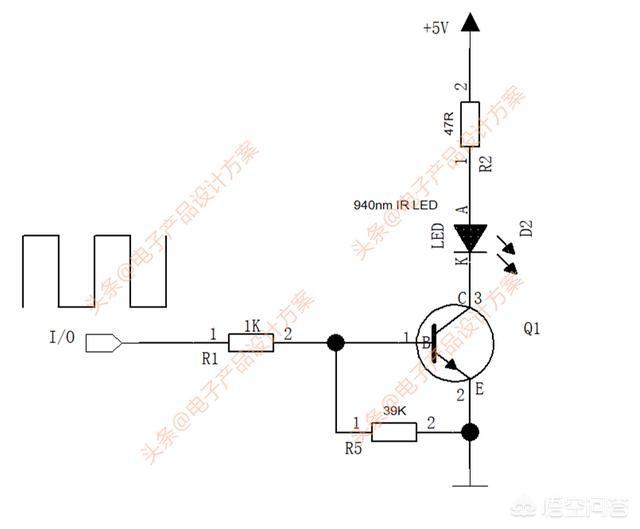

光电开关必须有红外发射电路

红外发射电路负责把脉冲信号通过红外发射管发射出去

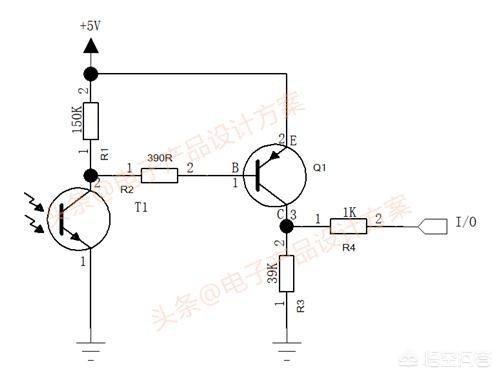

光电开关必须有红外接收电路

红外接收电路中的红外接收管可以接收到红外发射管发出的红外光信号。信号经三极管放大输出给信号处理电路，然后根据检测的结果输出开关信号

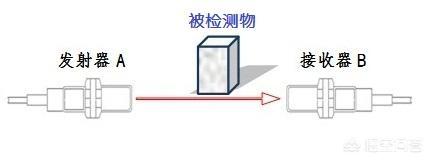

对射型光电开关

对射型光电开关的需要成对使用，红外光发射电路装在发射器；红外光接收及放大处理电路装在接收器。当被检测物挡住红外信号时，接收器就会输出开关信号。

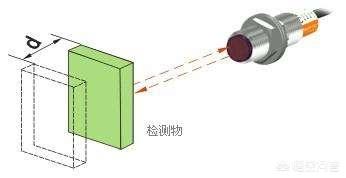

反射型光电开关

反射型光电开关是单个使用的，红外光发射电路和红外光接收及放大处理电路装在一起。当被检测物把发射电路发出的红外光反射回来后，红外光接收电路会接收到反射回来的红外光，经放大处理后输出开关信号。

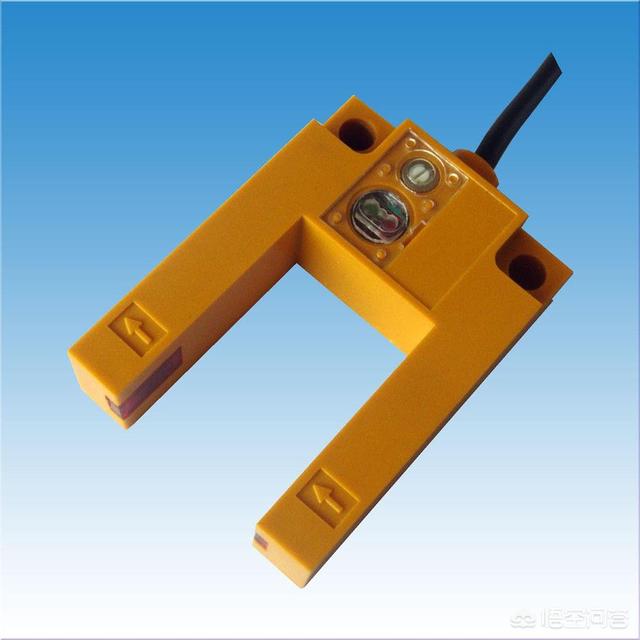

槽型光电开关

槽型光电开关也是单个使用，红外发射管和红外接收管装在槽的不同端。当被检测物经过检测槽时，红外光被阻挡，槽型光电开关就会输出开关信号
