一套图纸能反应你家房子的布局、外观的造型和施工的做法等细节。但是各种代号对于咱们这些建房小白来说，犹如天书。今天就以一套农村别墅图纸为例，带大家看看建房需要哪些图纸。

一、建筑施工图

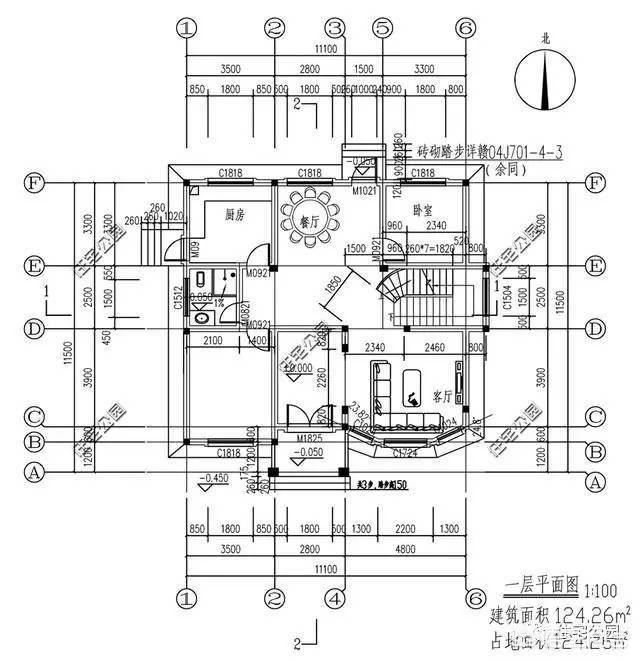

平面图：体现空间内布置和安排的图纸

该图为1：100的1层平面图；指北针的方向说明房屋的朝向坐北朝南；▀代表构造柱位置；

定位轴线的编号及间距，可了解到各承重构件的位置及房间的大小。本例的横向轴线为1～6，竖向轴线为A～F；

从标注的尺寸可以了解到房屋整体尺寸和内部各房间的开间、进深、外墙与门窗及室内设备的大小及位置；

C代表窗，M代表门，后面的数值代表它们的尺寸。例如M1825，意思是门的宽度是180cm，高度是250cm。

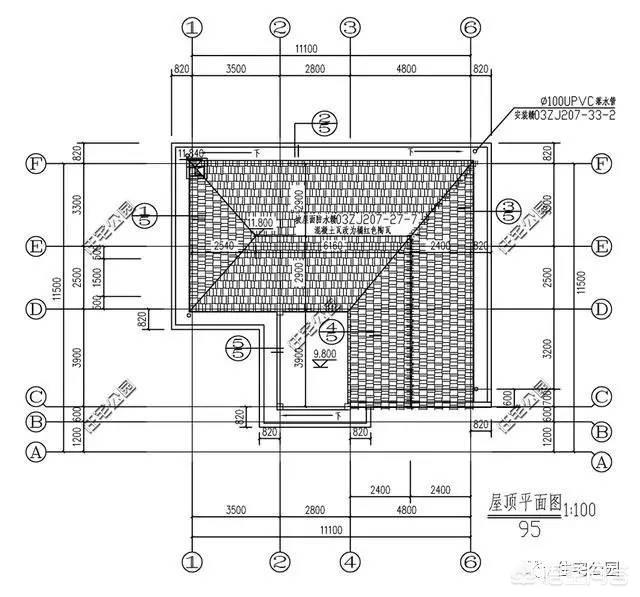

屋顶平面图：体现屋面构造及排水情况

构件用图例画出，用索引符号表示出详图的位置，用尺寸表示构件在屋顶的位置。

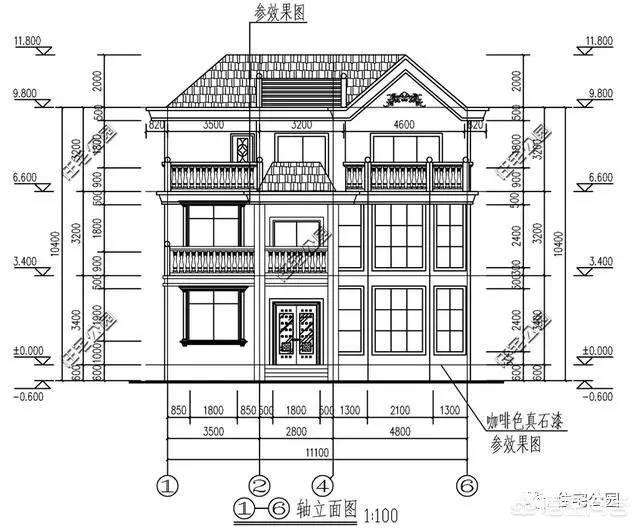

立面图：体现外观效果，门窗在立面上的标高布置及立面布置以及立面装饰材料及凹凸变化

三角上的数字表示本层的地面高度；外墙面装修材料及做法用文字说明。

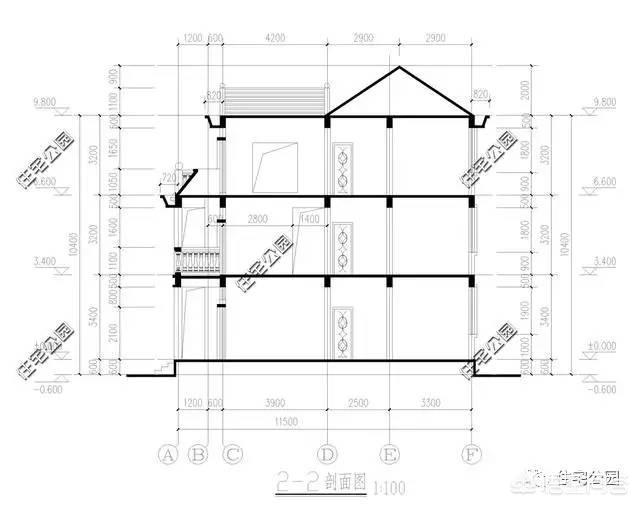

剖面图：体现建筑内部的结构构造

图名表明剖切的具体位置；了解剖切到的墙体、楼板、楼梯和屋顶。

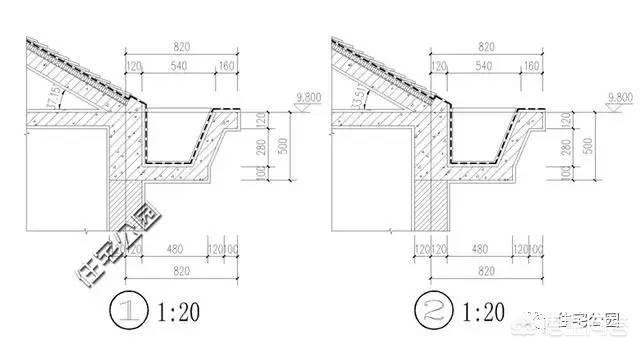

建筑详图：对建筑的细部构造用较大的比例详细的表达出来

二、结构施工图

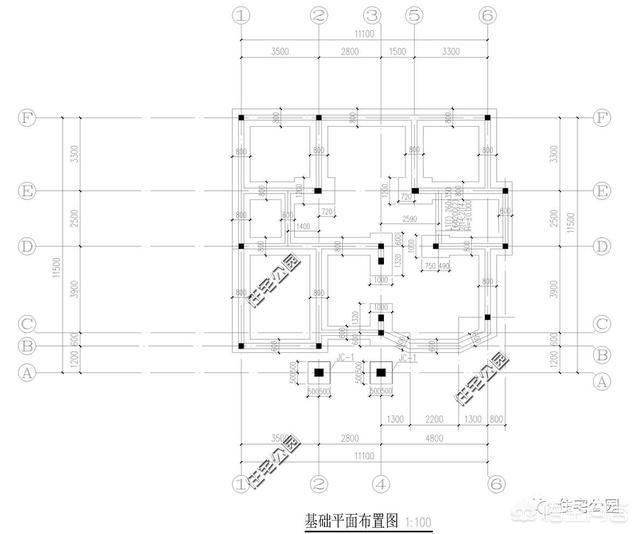

基础平面布置图：反映出结构平面的布置和位置

该房基础为条形基础，JC代表基础。

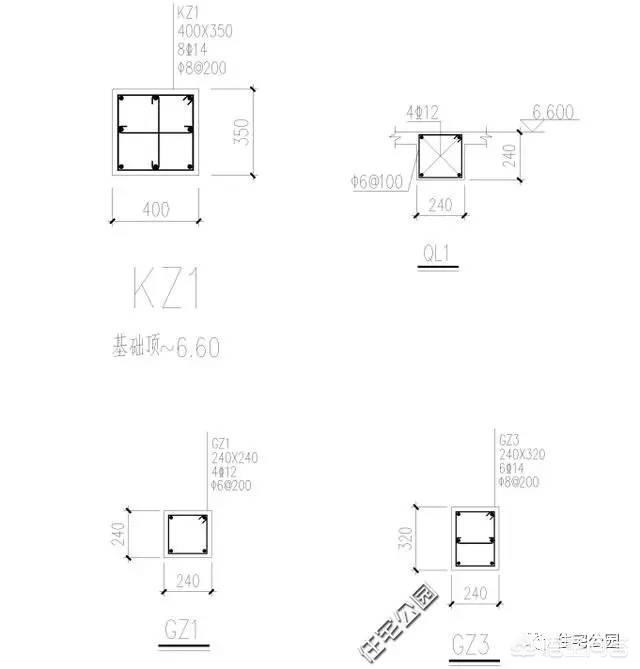

配筋图：在钢筋混凝土结构中，梁，板，柱的主筋，次筋，架立筋相互之间搭配方法。

KZ代表框架柱，QL代表圈梁，GZ代表构造柱，ф代表钢筋型号，@代表钢筋间距；

KZ1，400x350，8ф14,ф8@200意思是：编号为1的框架柱截面尺寸为400mmX350mm，角部和四个边的中心钢筋为8根直径为14mm的钢筋，非加密区箍筋为直径为8mm的圆钢，间距为200mm。

三、水电施工图

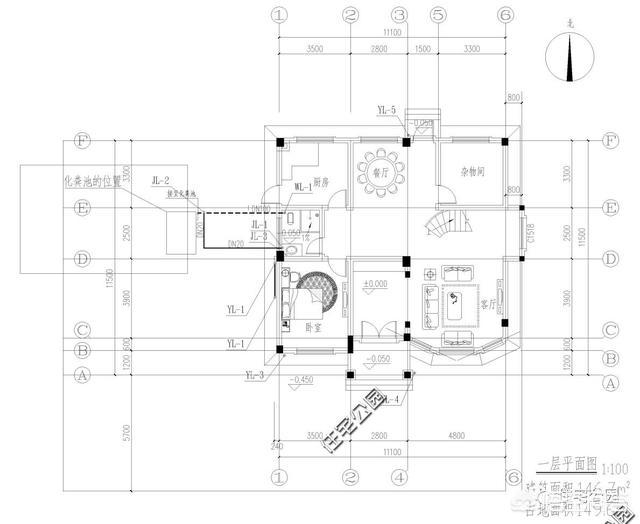

给排水平面图：体现卫生器具的位置，管道的平面位置及走向

YL代表雨水立管，JL代表给水立管，WL代表污水立管，DN代表管子的直径。

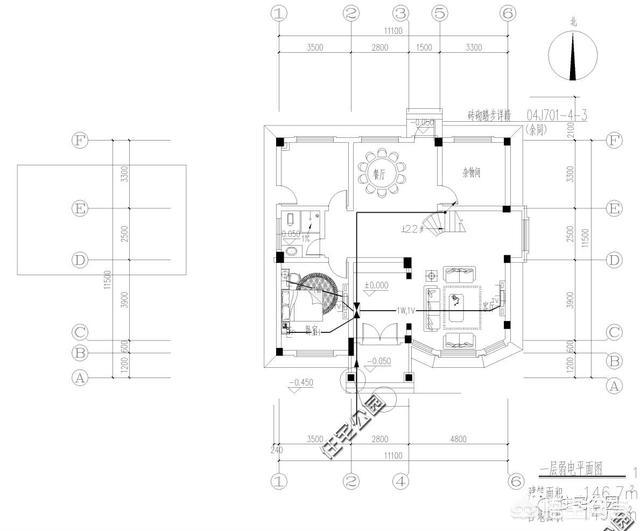

弱电平面图：体现直流电路或音频、视频线路、网络线路、电话线路等的布置情况

W代表网线，V代表电视线，TV代表电视插座，TP代表电话插座。

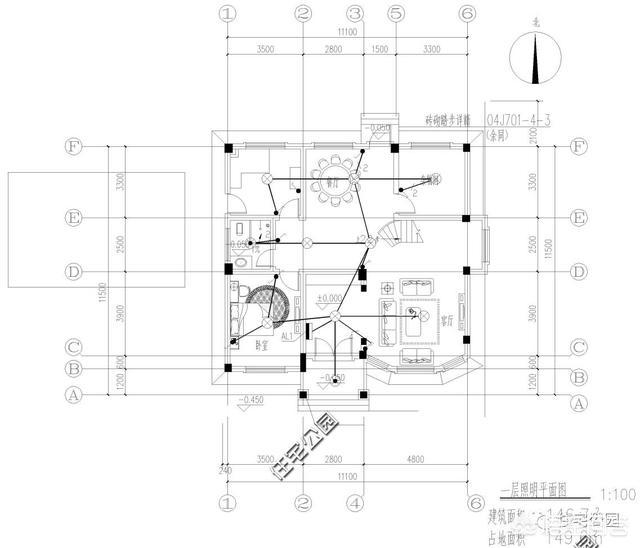

照明平面图：体现照明的光源配置位置和供电线路的控制布置

AL代表照明配电箱。

插座平面图：体现插座的配置及布置情况

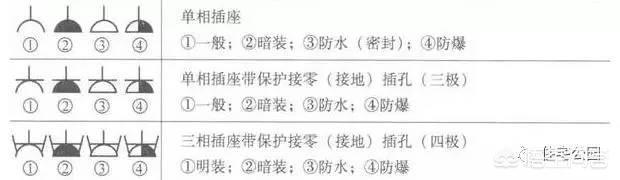

图例：
