只需要了解各色环的颜色的意义就可以认识色环电阻及读取它的阻值了
很久以前电阻阻值是直接丝印到电阻上去的。后来发现电阻安装时，当丝印面给PCB挡住就识别不到阻值了，接着聪明的人类就发明了色环电阻。
色环的颜色是怎么定义的呢？

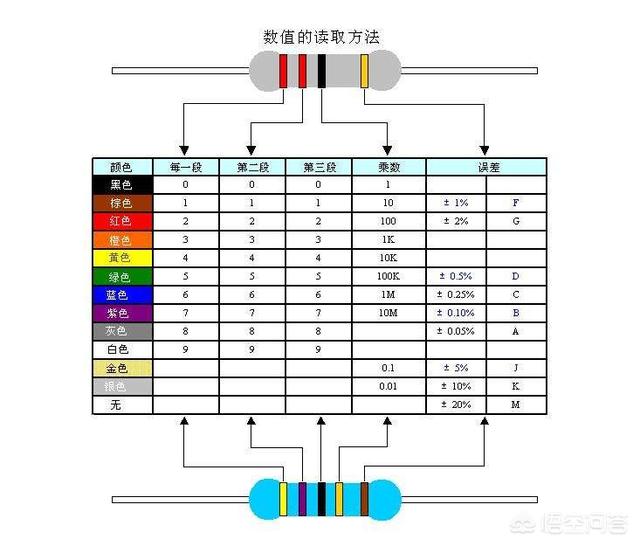

色环电阻有三个色环的电阻，四个色环的电阻，五个色环的电阻，颜色定义如下表
三个色环的电阻怎么识别?
- 三个色环的电阻，它的公差是20%
- 第一个环的颜色是十位数，比较靠边的环为第一环
- 第二个环的颜色是个位数
- 第三个环的颜色是倍数
- 比如红、黑、橙，它的阻值是20x10^3=20x1K=20K
四个色环的电阻怎么识别?
- 第一个环的颜色为十倍数
- 第二个环的颜色为个位数
- 第三个环的颜色是倍数
- 第四个环的颜色是电阻的公差
- 四个环的电阻公差只有5%（金色）和10%（银）两种，第四环的距离和其它三个环距离会远一些，可以先找到第四环，另一边就是第一环了
- 比如黄、紫、橙、金，它的公差是5%,阻值是47x10^3=47x1K=47K

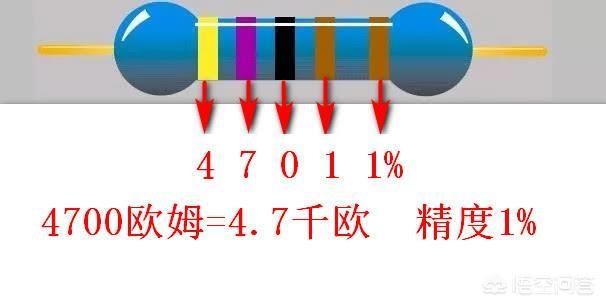

五个色环的电阻怎么识别?
- 第一个环的颜色为百倍数
- 第二个环的颜色为十位数
- 第三个环的颜色为个位数
- 第四个环的颜色是倍数
- 第五个环的颜色是电阻的公差，第五个环的距离会比其它四个环远一些，选找到第五环，然后另一边就是第一环了
- 比如蓝、灰、黑、棕、棕，它的公差是1%,阻值是680x10^1=680x10=6800=6.8K

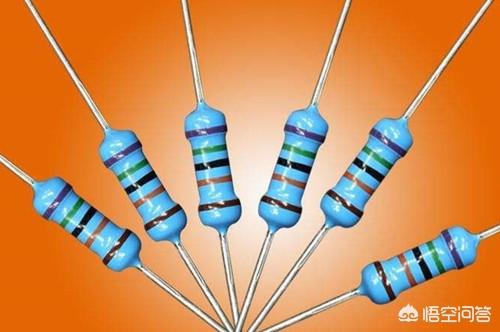

大家都学习了怎么看色环电阻了吗？下图的电阻阻值是多少？公差是多少？请留言哦！
紫、绿、黑、橙、棕
