设计应依据的标准、规范

CJJ 122-2008 游泳池给水排水工程技术规程

CJ 244-2007 游泳池水质标准

GB 50015-2003 建筑给排水设计规范

JB/T 11969-2014 游泳池用空气源热泵热水机

GB 50736-2012民用建筑供暖通风与空气调节设计规范

GB 50242-2002 建筑给水排水及采暖工程施工质量验收规范

GBT 5701-2008 室内热环境条件

GB 19577-2004 冷水机组能效限定值及能源效率等级

CECS14-2002 游泳池和水上游乐池（参考）

游泳池的分类

不同类别的游泳池，其设计技术参数也有所不同，因此要知道其类别。

(1) 按使用性质分

1．比赛游泳池：用于进行正式比赛的游泳池，其设计必须符合国家和国际联合会颁布的《游泳池比赛规则》的规定，在此类游泳池创造的游泳记录，才能被正式承认。（该类游泳池最深处1.8~2.2m）。

2．训练游泳池：用于训练和学习之用，该类游泳池水深较浅（最深处1.4~1.8m）。

3．儿童游泳池：水深更浅，h深=1~1.2m。平面形状和尺寸可为任意，不受《游泳比赛规则》的限制。

4．幼儿嬉水池：水深更浅一些，h深=0.3~0.6m。使幼儿适应水中活动和玩耍嬉水之用。池子平面形式和尺寸可为任意确定。但应适合幼儿特点，设置一定的装饰小品，如滑水梯，蘑菇喷头……等。

(2) 按经营方式分：

1.公共游泳池：对社会游泳爱好者开放，此类游泳池一般按标准游泳池要求建造，必要时也可进行游泳比赛。

2.商业游泳池：在旅馆和社会团体内附设建造的游泳池。平面形状和尺寸比标准游泳池小，一般为矩形形状，多采用25m×12m。水深和训练池相近，游泳设施齐全。

(3)按建造方法分：

1.人工游泳池：用钢筋混凝土或砖石建造。设施齐全，根据使用要求确定其规格。

2.天然游泳池：在符合卫生要求的湖泊，海滨或温泉有充沛天然水域内划定一定面积的安全水域供游泳者进行游泳，它一般在夏季开放。

(4)按有无屋盖分

1. 有屋盖：即室内游泳池。是能全年开放使用的全天候游泳池。

2. 无屋盖：即露天游泳池。它的开放受季节限制。

3. 有移动式屋盖，屋面关闭时，即室内游泳池，屋面敞开时，即露天游泳池。

池子的规格

游泳池的池体设计根据游泳池的类别而设定，以竞赛游泳池为例，其平面形状为矩形。长度为12.5m的整数倍，如25m、50m等，宽度由泳道的数量决定，每条泳道的宽度一般为2~2.5m，边缘道还应附加0.5m。

1．标准竞赛长池规格：

10条泳道：50m×25m×1.8~2.2m（长×宽×深）

8条泳道：50m×21m×1.8~2.2m（长×宽×深）

2．标准竞赛短池规格：

8条泳道：25m×21m×1.8~2.0m（长×宽×深）

6条泳道：55m×16m×1.8~2.0m（长×宽×深）

其它如跳水池，公共游泳池，戏水池，造浪池，滑道池，按摩池等，在这里就不一一熬述。

水质、水温和水源的要求

（1）水质：

1. 世界级竞赛游泳池应符合国际游泳协会现行的卫生标准的规定执行（如温度，PH值，浑浊度，清晰度，游离性余氯，化合性余氯，菌落，大肠埃希氏杆菌，高锰酸钾耗量，三卤甲烷……等14项。）国家级竞赛游泳池和宾馆内游泳池可参照上述执行。

2. 其它游泳池应符合国家现行的卫生标准执行（《人工游泳池池水水质卫生标准》）（其内包括：水温，PH值，浑浊度，尿素，游离性余氯，细菌总数，大肠菌数，有毒物质等8项。）

（注：当地卫生防疫部门有规定时，应按当地卫生防疫部门的规定执行。）

3. 游泳池初次充水和使用过程中的补水水质，均应符合现行的《生活饮用水卫生标准》的规定（GB5749）。

（2）水温：游泳池设计水温应根据池子类型按国家规定执行。

1．室内游泳池：如竞赛游泳池25~27℃；训练游泳池，宾馆内游泳池26~28℃；公共游泳池26~28℃；儿童池，戏水池28~30℃，按摩池≯40℃……等。

2．露天游泳池：有加热装置26~28℃、无加热装置22~23℃。

（3）水源：

1．竞赛游泳池，宾馆，俱乐部游泳池应采用城市生活用水。

2．公共游泳池，当采用城市生活饮用水有困难时，可根据建设地点情况采用井水（含地热水）泉水（含温泉水）或水库水，且水质应符合《人工游泳池池水水质标准》。

池水的供水系统

1．循环净化给水系统：规范规定游泳池应采用循环净化给水系统。该系统是将污染了的游泳池水，经过净化，消毒，符合游泳池水质要求后，再送入游泳池重复使用的给水系统。

2．直流给水净化系统，规范亦规定，在水源充沛的地区，当技术经济、社会和环境效益比较合理时，仅夏季使用的露天游泳池亦可采用直流净化给水系统。该系统是连续不断向游泳池内供水，又连续不断的将用过被弄脏的池水排出的给水系统。

水的循环

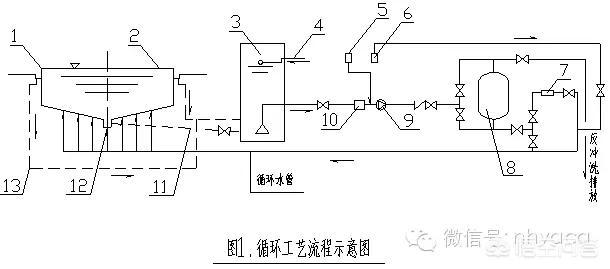

（1）循环工艺流程示意图：见图1

1.溢流回水槽 2.游泳池 3.平衡水池(或均衡池) 4.补充水管 5.加药装置 6.消毒装置 7.加热装置 8.过滤器 9.循环水泵 10.毛发聚集器 11.泄水管 12.泄水口 13.循环回水管

（2）基本要求：

1．保证池内水流分布均匀，无死水区和涡流，从而消除细菌和藻类繁殖等恶化水质；

2．有利于池内被用过的池水及时更新，防止水面漂浮和池底沉积污物；

3．池内不产生短流和各泳道水流速度不一致等现象，从而保证在不同水深和各部位的水温均匀，余氯量一致；

4．方便施工安装，维修和管理。

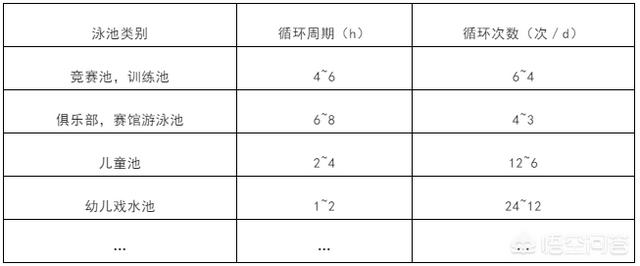

循环周期法是我国和英、美国等普遍采用的方法，通过长期实践，它对保证池水水质还是可行的。确定循环周期的目的是限定游泳池水中污浊物的最大允许浓度，这个数值是由泳联及卫生防疫部门共同制订的。它考虑到游泳池的类型，游泳人数，池容积，水面面积，净化设备的运行时间。其循环周期可由表查得，如：

池水净化

（1）预净化：在水泵前应设置毛发过滤器，以去除水中较大颗粒的固体杂质及毛发，纤维等，从而保护水泵不被损坏以及过滤器的过滤层不被破坏。

（2）过滤净化：以去除细小及悬浮颗粒。

1．过滤器一般采用压力式过滤器，如采用重力式过滤器应有防止池水溢流事故的措施。

2．过滤器的数量，应根据循环水量，运行维护条件等，经技术经济比较确定，但每座池子不宜少于2台。

3．过滤器的滤料采用石英砂，无烟煤，沸石，活性炭，聚苯乙烯塑料粒。滤床有单层、双层及多层布置。

4．滤速按规范规定执行，一般≤30m/h。

5．过滤器的反冲性：一般设置水头损失0.06MPa时进行反冲洗，反冲洗有人工及自动反冲洗两种。

池水加药和水质平衡

（1）药剂投加：

1．循环水送入过滤器之前投加混凝剂，混凝剂采用氯化铝，精制硫酸铝，明矾，采用湿投，配制浓度5～10%，投加量为3~5mg/L，定量连续投加在水泵吸水管内。

2．PH值调整剂宜采用碳酸钠，碳酸氢钠或盐酸。药剂配制浓度5~10%（采用盐酸时为3%），设计投加量1~5mg/L，间断式投加。

3．除藻剂宜采用硫酸铜，投加量不得超过1mg/1。

（2）水质平衡：

1．水质平衡指标：

PH　7.2~7.6

总碱度 75~250 PPm

钙硬度 75~500 PPm

总溶解固体 150~1500 PPm

当达不到上述指标时，可根据规范指定的办法执行。

池水消毒

游泳者身体与池水接触,池水会进入人嘴内.如果池水不卫生会引起眼、耳、鼻、喉和消化器官等疾病，严重者会引起伤寒、霍乱等各种疾病的传染，故必须设置池水消毒杀菌装置。常用消毒装置有臭氧消毒和氯消毒等。

（1） 臭氧消毒：

1．优点：臭氧能迅速杀灭扩散在水中的细菌、病毒，并能破坏水中有机物，改善水的物理性质和器官感觉，进行脱色和去臭，使水呈蔚蓝色，而又不破坏水的自然性质。臭氧投加量0.6~1.0mg/ L，采用负压投加。由于臭氧不易溶于水，故在进入游泳池前应设置臭氧与水充分混合，接触反应的混合器和反应罐，反应时间≤2min。

2．缺点：

① 臭氧有毒性，池水水面上空气中臭氧含量不得超过0.1 mg/L。

② 设备投资大，高于普通消毒系统70%~80%，机房面积大，约为普通药剂消毒方式的2倍。

③ 无持续消毒功能，故尚应设置氯消毒与其配合使用。

3 设置级别：世界级、国家级竞赛游泳池宜采用循环水过滤与残留臭氧吸附过滤分开设备的循环水全部进行消毒的全流量臭氧消毒系统。

4 臭氧投加系统应采用全自动控制，并与循环水泵联锁。

5 臭氧发生设备宜安装在通风良好，环境温度不高于35 ºC的单独房间内。房间内应设紧急切断电源、环境臭氧检测和报警装置。

（2） 氯化消毒

1. 优点：

① 杀菌效果好：

② 有持续消毒的功能

③ 设备简单、运行可靠、操作管理方便：

④ 建设和维护费用低

2. 缺点

① 有氯味，并对眼和呼吸道有刺激作用：

② 对池子结构、设备和管道有腐蚀作用。

3. 常用氯化消毒剂有液氯、次氯酸钠、漂白粉和氯粉等

① 如采用氯消毒剂宜优先选用次氯酸钠消毒剂。采用湿投，投加量为1~3 mg/L的有效氯计。次氯酸钠消毒可就地制取，就地使用，亦可外购。

② 采用液氯消毒：必须采用负压投加，投加量1~3 mg/L。加氯系统应与循环水泵联锁。加氯间应设置防毒、防火和防爆装置，并符合国家现在有关标准执行。

③ 氯片消毒：适用于小型游泳池、家庭游泳池等处，投加方式及剂量同①。

④ 其他消毒剂：如碘化消毒、照射消毒、二氯异氰尿酸和三氯异氰尿酸等，尚处于开发阶段，在这里就不展开讨论。

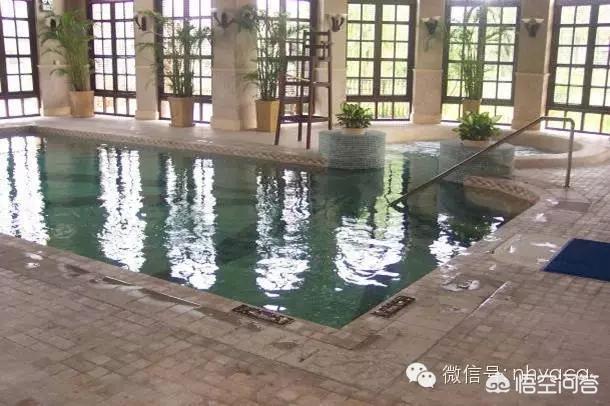

室内泳池的相关功能要求

1.泳池的尺寸：

建议：若非儿童泳池或戏水池，设置标准泳池。最小尺寸为25M×11M。

建议：儿童泳池设置有其相关要求，如：单独设置水处理设备；水温要求；安全性要求等。建议如无特殊需要，设置戏水池。

泳池区域净高：室内净高不小于6M。

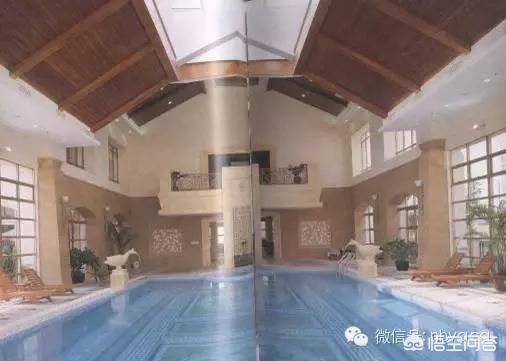

2.泳池区域采光：

建议：泳池区域应有良好的采光。泳池两侧设置大玻璃窗，最好设置天窗。

泳池区域通风：夏季泳池区域应有良好的自然通风，例如可全部打开的一排落地门/落地窗。

泳池设置机械排风，泳池采暖使用暖气片（单片做大）。

建议：泳池区域水汽较大，需做除湿处理。室内应设置机械排风。目前泳池区域采暖形式包括：

1）风机盘管致暖。

2）散热片采暖。

3）地热采暖。

4）新风加热。

建议采用散热片采暖，其次为新风加热采暖。如因舒适需要，则可采用地采暖。

3.水处理设备目前泳池常见的水处理设备包括：

1）传统式：包括顺流式和逆流式。

2）室内泳池建议采用传统式水处理系统。

锅炉房建议：锅炉房的面积需经提前与锅炉设备厂家沟通后进行设计。

油坦克可不设置，但需设置可容纳一天储油量的油罐。储油间应设置独立出口并有专门通道通至车行道。

维修通道：

建议：为暖气管及水管检修需要，可设计维修通道的夹层。同时，泳池水处理设备也可放在本层内。

清扫沟：为清扫泳池周边走道需要，在泳池周边墙根处应设置清扫沟。

4.采暖通风室内设计要求：

1）采暖制冷及通风的具体形式。

2）采暖如采用暖气片，应确定平面布置位置、是否需预留窗台等问题。

3）采暖如采用地采暖，需预留装修高度。

4）采暖如采用地面送风形式，则需在结构上进行处理。

5）新风管进入室内的位置、高度、平面位置及形状。

6）排风管的平面位置及形状。

5.卫生部门要求：

紧邻泳池侧应设置一医疗救护室，面积无要求，但应摆放下一张床、一个洗手池及一张桌子。建议：此条一定要满足。

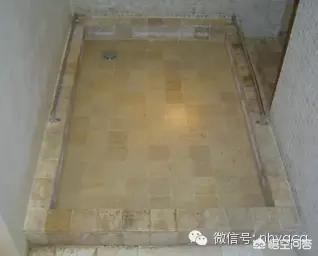

消毒池长度不小于2米，深度大于20厘米。两侧无踩踏面。

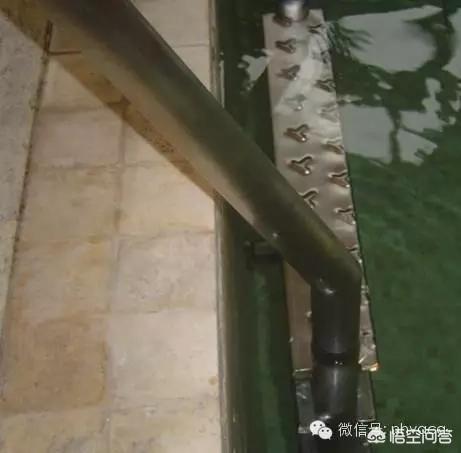

池壁与不锈钢攀爬梯的踏脚板处不应有空隙，以防止游客的脚滑入攀爬梯与池壁之间的空隙。

建议：此条宜满足，但应有协商余地。本处在踏脚板背后加设钢板。
